SimpleRecon：无需3D卷积的3D重建

这是使用以下论文中描述的方法训练和测试MVS深度估计模型的参考PyTorch实现：

SimpleRecon：无需3D卷积的3D重建

Mohamed Sayed、John Gibson、Jamie Watson、Victor Adrian Prisacariu、Michael Firman 和 Clément Godard

论文，ECCV 2022（arXiv pdf）、补充材料、项目页面、视频

https://github.com/nianticlabs/simplerecon/assets/14994206/ae5074c2-6537-45f1-9f5e-0b3646a96dcb

https://user-images.githubusercontent.com/14994206/189788536-5fa8a1b5-ae8b-4f64-92d6-1ff1abb03eaf.mp4

此代码仅供非商业用途；详细条款请参阅许可证文件。如果您发现本代码库中的任何部分对您有所帮助，请使用下面的BibTex引用我们的论文，并链接到此仓库。谢谢！

🆕 更新

2023年5月25日：修复了llvm-openmp、clang和protobuf的软件包版本。如果您在运行代码时遇到困难，或者数据加载被限制为单线程，请使用这个新的环境文件。

2023年3月9日：在环境文件中添加了kornia版本，以修复kornia的类型问题。（感谢@natesimon！）

2023年1月26日：许可证已修改，以便更方便地出于学术目的运行模型。具体细节请参阅LICENSE文件。

2022年12月31日发布了一个更新，修复了略微错误的内参、代价体积的翻转增强以及投影中的数值精度 bug。所有指标均有所提升。您需要更新您的分支并使用新的权重。详情请参阅Bug Fixes。

用于在线默认帧的预计算扫描在此处：https://drive.google.com/drive/folders/1dSOFI9GayYHQjsx4I_NG0-3ebCAfWXjV?usp=share_link

目录

• 🗺️ 概述
• ⚙️ 设置
• 📦 模型
• 🚀 速度
• 📝 待办事项：
• 🏃 开箱即用！
• 💾 ScanNetv2 数据集
• 🖼️🖼️🖼️ 帧组
• 📊 测试与评估
• 👉☁️ 点云融合
• 📊 网格指标
• ⏳ 训练
  • 🎛️ 微调预训练模型
• 🔧 其他训练和测试选项
• ✨ 可视化
• 📝🧮👩‍💻 变换矩阵表示法
• 🗺️ 世界坐标系
• 🐜🔧 Bug Fixes
• 🗺️💾 COLMAP 数据集
• 🙏 致谢
• 📜 BibTeX
• 👩‍⚖️ 许可证

🗺️ 概述

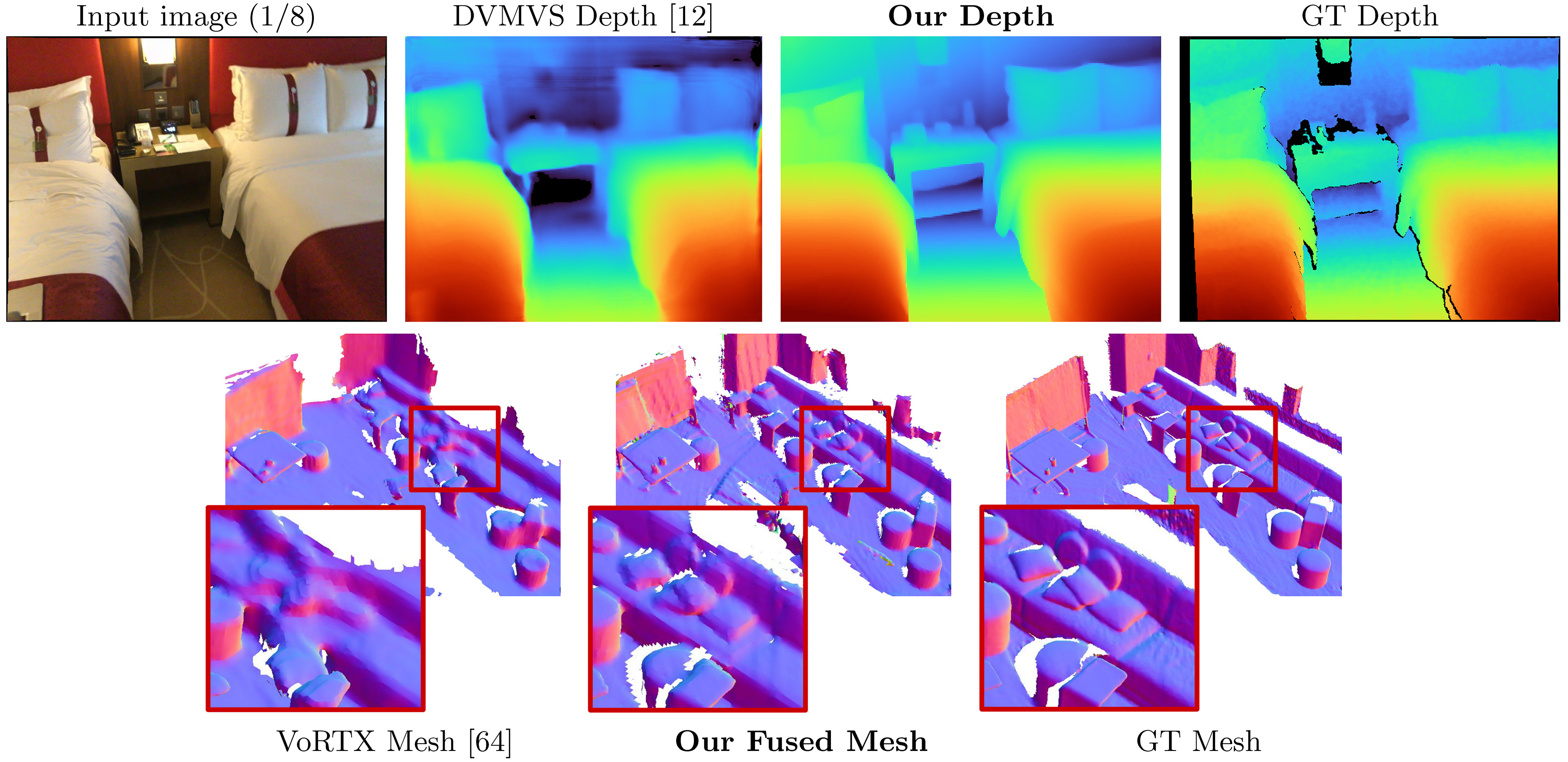

SimpleRecon以带有位姿信息的RGB图像作为输入，输出目标图像的深度图。

⚙️ 设置

假设您已经安装了全新的Anaconda发行版，您可以使用以下命令安装依赖项：

conda env create -f simplerecon_env.yml

我们使用PyTorch 1.10、CUDA 11.3、Python 3.9.7和Debian GNU/Linux 10进行了实验。

📦 模型

将预训练模型下载到weights/文件夹中。

我们提供了以下模型（分数基于在线默认关键帧）：

--config	模型	绝对误差↓	均方相对误差↓	delta < 1.05↑	Chamfer↓	F-Score↑
hero_model.yaml	元数据 + Resnet匹配	0.0868	0.0127	74.26	5.69	0.680
dot_product_model.yaml	点积 + Resnet匹配	0.0910	0.0134	71.90	5.92	0.667

hero_model是我们论文中使用的模型，标记为Ours。

🚀 速度

--config	模型	推理速度 (--batch_size 1)	推理GPU内存	大致训练时间
hero_model	英雄，元数据 + Resnet	130ms / 70ms（速度优化）	2.6GB / 5.7GB（速度优化）	36小时
dot_product_model	点积 + Resnet	80ms	2.6GB	36小时

使用更大的批量时，速度会显著提高。在未优化速度的模型上，当批量大小为8时，延迟降至约40毫秒。

📝 待办事项：

• 提供一个简单的扫描数据，方便大家快速试用代码，而不用下载ScanNetv2的测试场景。已完成
• ScanNetv2数据提取，预计10月10日 已完成
• FPN模型权重。
• [ ] 如何使用Scanniverse数据的教程，预计10月5日、10月10日、10月20日 目前尚无公开可用的方式从Scanniverse导出扫描数据。您需要使用ios-logger；NeuralRecon有一个很好的教程在这里，并且接受处理后格式的数据加载器位于datasets/arkit_dataset.py。更新：现在有一个简短的说明文档data_scripts/IOS_LOGGER_ARKIT_README.md，介绍如何使用data_scripts/ios_logger_preprocessing.py脚本处理并运行ios-logger扫描的推理。

🏃 开箱即用！

我们现在已经在代码中包含了两个扫描数据集，供大家立即试用。你可以从这里下载这些扫描数据。

步骤：

1. 将 hero_model 的权重文件下载到 weights 目录中。
2. 下载扫描数据并解压到你选择的目录中。
3. 修改 configs/data/vdr_dense.yaml 文件中 dataset_path 选项的值，将其设置为解压后的 vdr 文件夹的根路径。
4. 现在你应该可以运行了！以下命令应该可以正常工作：

CUDA_VISIBLE_DEVICES=0 python test.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/vdr_dense.yaml \
            --num_workers 8 \
            --batch_size 2 \
            --fast_cost_volume \
            --run_fusion \
            --depth_fuser open3d \
            --fuse_color \
            --dump_depth_visualization;

这将会在 OUTPUT_PATH 下生成网格、快速深度可视化以及与 LiDAR 深度对比的评估分数。

该命令使用的是 vdr_dense.yaml 配置文件，它会为每一帧生成深度图，并将它们融合成一个网格。而在论文中，我们报告的是基于关键帧融合的结果，你可以使用 vdr_default.yaml 来运行这些任务。此外，如果你需要处理密集离线帧对，则可以使用 vdr_dense_offline.yaml。

请参阅下方的测试与评估部分，确保为不同的数据集使用正确的配置参数。

💾 ScanNetv2 数据集

请按照 这里 的说明下载数据集。这个数据集非常大（超过 2TB），因此请确保你有足够的存储空间，尤其是在解压文件时。

下载完成后，使用此 脚本 将原始传感器数据导出为图像和深度文件。

我们编写了一个简短的教程，并附上了修改过的脚本，以帮助你下载和提取 ScanNetv2 数据。你可以在 data_scripts/scannet_wrangling_scripts/ 找到这些内容。

你需要将 configs/data/ 中 ScanNetv2 数据配置文件中的 dataset_path 参数修改为你的数据集所在路径。

代码库期望 ScanNetv2 数据具有以下格式：

dataset_path
    scans_test (测试扫描)
        scene0707
            scene0707_00_vh_clean_2.ply (真实世界网格)
            sensor_data
                frame-000261.pose.txt
            scene0707.txt (扫描元数据及图像尺寸)
            intrinsic
                intrinsic_depth.txt
                intrinsic_color.txt
        ...
    scans (验证和训练扫描)
        scene0000_00
            (见上文)
        scene0000_01
        ....

在这个例子中，scene0707.txt 应该包含扫描的元数据：

    colorHeight = 968
    colorToDepthExtrinsics = 0.999263 -0.010031 0.037048 ........
    colorWidth = 1296
    depthHeight = 480
    depthWidth = 640
    fx_color = 1170.187988
    fx_depth = 570.924255
    fy_color = 1170.187988
    fy_depth = 570.924316
    mx_color = 647.750000
    mx_depth = 319.500000
    my_color = 483.750000
    my_depth = 239.500000
    numColorFrames = 784
    numDepthFrames = 784
    numIMUmeasurements = 1632

frame-000261.pose.txt 应该包含姿态信息，格式如下：

    -0.384739 0.271466 -0.882203 4.98152
    0.921157 0.0521417 -0.385682 1.46821
    -0.0587002 -0.961035 -0.270124 1.51837

frame-000261.color.512.png 和 frame-000261.color.640.png 是原始图像的预缓存缩放版本，用于在训练和测试过程中节省加载和计算时间。同样地，frame-000261.depth.256.png 也是深度图的预缓存缩放版本。

所有预缓存的缩放版本的深度图和图像都是有益的，但并非必需。如果不存在这些预缓存版本，系统将直接加载全分辨率的版本，并在运行时进行下采样。

🖼️🖼️🖼️ 帧对

默认情况下，我们会为每个扫描中的关键帧估计一张深度图。我们使用 DeepVideoMVS 的启发式方法来分离关键帧，并构建相应的帧对。我们利用这些关键帧上的深度图进行深度融合。对于每个关键帧，我们还会关联一个源帧列表，用于构建代价体积。此外，我们还使用密集帧对，即为数据中的每一帧都预测一张深度图，而不仅仅是特定的关键帧；这些主要用于可视化目的。

我们会在所有扫描中生成并导出一列帧对，作为数据集的基本元素。这些列表已经预先计算好，可在每个数据集的 data_splits 目录下找到。对于 ScanNet 的测试扫描，它们位于 data_splits/ScanNetv2/standard_split。我们的核心深度指标是通过 data_splits/ScanNetv2/standard_split/test_eight_view_deepvmvs.txt 计算得出的。

以下是测试用帧对类型的简要分类：

• default：遵循 DeepVideoMVS 规则的每帧关键帧对，所有源帧都在当前帧之前。除非另有说明，否则所有深度和网格评估都使用此类型。对于 ScanNet，请使用 data_splits/ScanNetv2/standard_split/test_eight_view_deepvmvs.txt。
• offline：扫描中每一帧的帧对，其中源帧既可以是当前帧之前的，也可以是之后的。这类帧对在场景是离线拍摄时非常有用，因为可以获得最高的精度。使用在线帧对时，随着相机移动，代价体积中会出现空白区域，因为所有源帧都落后于当前帧；而使用离线帧对时，代价体积的两端都会被填满，从而获得更好的尺度（和度量）估计。
• dense：类似于 default 类型的在线帧对，但适用于扫描中的每一帧，且所有源帧都在当前帧之前。对于 ScanNet，这对应于 data_splits/ScanNetv2/standard_split/test_eight_view_deepvmvs_dense.txt。
• offline：扫描中每一帧的关键帧离线帧对。

对于训练和验证集，我们采用与 DeepVideoMVS 相同的帧对增强策略，并使用相同的生成脚本。

如果你想自己生成这些帧对，可以使用 data_scripts/generate_train_tuples.py 脚本生成训练帧对，或使用 data_scripts/generate_test_tuples.py 脚本生成测试帧对。这些脚本遵循与 test.py 相同的配置格式，并会使用你构建的任何数据集类来读取姿态信息。

测试示例：

默认元组

python ./data_scripts/generate_test_tuples.py --data_config configs/data/scannet_default_test.yaml --num_workers 16

密集元组

python ./data_scripts/generate_test_tuples.py --data_config configs/data/scannet_dense_test.yaml --num_workers 16

训练示例：

```bash
# 训练
python ./data_scripts/generate_train_tuples.py
    --data_config configs/data/scannet_default_train.yaml
    --num_workers 16

# 验证
python ./data_scripts/generate_val_tuples.py
    --data_config configs/data/scannet_default_val.yaml
    --num_workers 16

这些脚本会首先检查数据集中的每一帧，确保其包含有效的RGB图像、深度图像（如果数据集适用），以及有效的位置姿态文件。它会将这些“有效帧”保存到每个扫描文件夹下的文本文件中；但如果目录为只读模式，则会忽略保存“valid_frames”文件，但仍会生成元组。

📊 测试与评估

您可以使用 test.py 进行深度图推理与评估，并进行网格融合。

所有结果将存储在基础结果目录（results_path）下，路径为：

opts.output_base_path/opts.name/opts.dataset/opts.frame_tuple_type/

其中 opts 是 options 类。例如，当 opts.output_base_path 为 ./results，opts.name 为 HERO_MODEL，opts.dataset 为 scannet，opts.frame_tuple_type 为 default 时，输出目录将是：

./results/HERO_MODEL/scannet/default/

请确保将 --opts.output_base_path 设置为您适合存储结果的目录。

--frame_tuple_type 是用于多视图立体视觉（MVS）的图像元组类型，应在您使用的 data_config 文件中指定。

默认情况下，test.py 会尝试计算每帧的深度评分，并提供帧平均和场景平均指标。这些评分（按场景及总计）将被保存在 results_path/scores 目录下。

我们已尽力修复匹配编码器中的批处理错误，通过禁用该编码器的图像批处理，以实现精度达到 (<10^-4) 的准确测试。如有疑问，最多可运行 --batch_size 4；若希望获得尽可能稳定的结果并避免 PyTorch 的潜在问题，请使用 --batch_size 1 进行对比评估。

如果您希望提高速度，可将 --fast_cost_volume 设置为 True。这将启用匹配编码器的批处理，并使用 einops 优化的特征体积。

# 示例命令：仅计算评分
CUDA_VISIBLE_DEVICES=0 python test.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/scannet_default_test.yaml \
            --num_workers 8 \
            --batch_size 4;

# 如果需要超快速版本：
CUDA_VISIBLE_DEVICES=0 python test.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/scannet_default_test.yaml \
            --num_workers 8 \
            --fast_cost_volume \
            --batch_size 2;

该脚本还可用于执行一些辅助任务，包括：

TSDF 融合

要运行 TSDF 融合，请添加 --run_fusion 标志。您有两种融合器可供选择：

1. --depth_fuser ours（默认）将使用我们的融合器，其生成的网格常用于大多数可视化和评分。此融合器不支持颜色。我们提供了 scikit-image 的自定义分支，其中包含我们对 measure.matching_cubes 的自定义实现，支持单壁网格。我们使用单壁网格进行评估。如果您对此不关心，可在调用 test.py 中的 export_mesh 函数时将 export_single_mesh 设置为 False。
2. --depth_fuser open3d 将使用 Open3D 深度融合器。此融合器支持颜色，可通过使用 --fuse_color 标志启用。

默认情况下，用于融合的深度图会被裁剪至 3 米，且 TSDF 分辨率为 0.04 m³，但您可以通过修改 --max_fusion_depth 和 --fusion_resolution 来调整这些参数。

您还可以选择在没有有效 MVS 信息时，对用于融合的预测深度进行掩码处理，方法是使用 --mask_pred_depths。此功能默认未启用。

此外，您还可以在引入强图像先验的代价卷积编码解码之前，融合来自代价体积的最佳猜测深度。只需使用 --fusion_use_raw_lowest_cost 即可。

网格将存储在 results_path/meshes/ 目录下。

# 示例命令：融合深度以获取网格
CUDA_VISIBLE_DEVICES=0 python test.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/scannet_default_test.yaml \
            --num_workers 8 \
            --run_fusion \
            --batch_size 8;

缓存深度

您也可以通过提供 --cache_depths 标志来选择性地存储深度图。它们将被保存在 results_path/depths 目录下。

# 示例命令：计算评分并缓存深度
CUDA_VISIBLE_DEVICES=0 python test.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/scannet_default_test.yaml \
            --num_workers 8 \
            --cache_depths \
            --batch_size 8;

# 示例命令：融合深度以获取彩色网格
CUDA_VISIBLE_DEVICES=0 python test.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/scannet_default_test.yaml \
            --num_workers 8 \
            --run_fusion \
            --depth_fuser open3d \
            --fuse_color \
            --batch_size 4;

快速可视化

虽然有其他脚本可用于更深入的输出深度和融合可视化，但若需快速导出深度图可视化效果，可使用 --dump_depth_visualization。可视化结果将被保存在 results_path/viz/quick_viz/ 目录下。

# 示例命令，用于输出快速深度可视化
CUDA_VISIBLE_DEVICES=0 python test.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/scannet_default_test.yaml \
            --num_workers 8 \
            --dump_depth_visualization \
            --batch_size 4;

👉☁️ 点云融合

我们还允许使用3DVNet仓库中的融合器将深度图与点云进行融合。链接。

# 示例命令，用于将深度信息融合到点云中。
CUDA_VISIBLE_DEVICES=0 python pc_fusion.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/scannet_dense_test.yaml \
            --num_workers 8 \
            --batch_size 4;

如果您不想等待太久，可以将 configs/data/scannet_dense_test.yaml 改为 configs/data/scannet_default_test.yaml，这样就只使用关键帧了。

📊 网格指标

我们使用TransformerFusion的网格评估代码来生成主要的结果表格，但在随机采样网格时，为了保持一致性，我们将随机种子设置为固定值。此外，在补充材料中，我们还报告了使用NeuralRecon的评估代码得到的网格指标。

对于点云的评估，我们同样使用TransformerFusion的代码，但会加载点云数据，而不是对网格表面进行采样。

⏳ 训练

默认情况下，模型和TensorBoard事件文件会被保存到 ~/tmp/tensorboard/<model_name>。可以通过 --log_dir 参数来更改保存路径。

我们在默认的ScanNetv2划分上，使用两块A100显卡以16的批量大小和16位精度进行训练。

使用两块GPU训练的示例命令如下：

CUDA_VISIBLE_DEVICES=0,1 python train.py --name HERO_MODEL \
            --log_dir logs \
            --config_file configs/models/hero_model.yaml \
            --data_config configs/data/scannet_default_train.yaml \
            --gpus 2 \
            --batch_size 16;

该代码支持任意数量的GPU进行训练。您可以通过 CUDA_VISIBLE_DEVICES 环境变量指定要使用的GPU。

我们所有的训练都在两块NVIDIA A100显卡上完成。

不同的数据集

您可以通过编写一个新的数据加载器类来训练自定义的MVS数据集，该类需要继承 datasets/generic_mvs_dataset.py 中的 GenericMVSDataset 类。您可以参考 datasets/scannet_dataset.py 中的 ScannetDataset 类，或者 datasets 目录下的其他任何类作为示例。

🎛️ 微调预训练模型

要进行微调，只需加载一个检查点（不要恢复训练！）并从那里开始训练：

CUDA_VISIBLE_DEVICES=0 python train.py --config configs/models/hero_model.yaml
                --data_config configs/data/scannet_default_train.yaml
                --load_weights_from_checkpoint weights/hero_model.ckpt

只需将数据配置更改为您想要微调到的数据集即可。

🔧 其他训练和测试选项

有关学习率、消融实验设置等其他训练选项以及测试选项，请参阅 options.py 文件。

✨ 可视化

除了在 test.py 脚本中进行的快速深度可视化之外，还有两个脚本可用于可视化深度输出。

第一个是 visualization_scripts/visualize_scene_depth_output.py。该脚本会生成一段视频，其中包含参考帧和源帧的彩色图像、深度预测结果、代价体积估计、真实深度以及根据深度估算的法线。该脚本假设您已经使用 test.py 脚本缓存了深度输出，并且接受与 test.py 相同的命令格式：

# 示例命令，用于获取密集帧的可视化效果
CUDA_VISIBLE_DEVICES=0 python ./visualization_scripts/visualize_scene_depth_output.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --data_config configs/data/scannet_dense_test.yaml \
            --num_workers 8;

其中 OUTPUT_PATH 是 SimpleRecon 的基础结果目录（即您最初用于测试的目录）。您还可以选择在运行此脚本之前先运行 .visualization_scripts/generate_gt_min_max_cache.py，以获取场景平均的最小和最大深度值，用于颜色映射；如果这些值不可用，则脚本会使用0米和5米作为颜色映射的最小值和最大值。

第二个脚本则允许实时可视化网格重建过程。如果已有缓存的深度图，脚本将直接使用；否则，它会先通过模型预测深度图，然后再进行融合。脚本会迭代地加载深度图，将其融合，保存当前步骤的网格文件，并将该网格与俯视视角的摄像机标记一起渲染，同时还会从摄像机视角生成第一人称视角的视频。

# 示例命令，用于获取网格重建的实时可视化效果
CUDA_VISIBLE_DEVICES=0 python visualize_live_meshing.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/scannet_dense_test.yaml \
            --num_workers 8;

默认情况下，脚本会将网格保存到一个中间位置，您也可以选择传递 --use_precomputed_partial_meshes 参数，以便在再次可视化相同网格时节省时间。不过，只有在前一次运行中计算过的中间网格才能被重复使用。

📝🧮👩‍💻 变换矩阵的表示法

简而言之： world_T_cam == world_from_cam
本仓库使用“cam_T_world”表示从世界坐标系到相机坐标系的变换矩阵（外参）。其目的是使变量在从右向左相乘时，两侧的坐标系名称能够匹配：

cam_points = cam_T_world @ world_points

world_T_cam 表示相机姿态（从相机坐标系到世界坐标系）。ref_T_src 表示从源视图到参考视图的变换。
最后，这种表示法既可以表示旋转，也可以表示平移，例如：world_R_cam 和 world_t_cam。

🗺️ 世界坐标系

本仓库主要针对ScanNet设计，因此虽然其功能理论上适用于任何坐标系（可通过输入参数指定），但我们提供的模型权重默认假设使用的是ScanNet坐标系。这一点非常重要，因为我们在元数据中包含了光线信息。如果使用这些权重处理其他数据集，应将其转换为ScanNet坐标系。我们包含的数据集类会自动执行相应的坐标变换。

🐜🔧 错误修复

更新 2022年12月31日：

本次更新修复了几个 bug。您需要更新您的代码分支，并使用本 README 开头表格中的新权重文件。此外，还需确保已使用读取工具正确提取了内参文件。

• 我们最初在 ScanNet 数据集中使用了一组略有偏差的内参数据。现在仓库已切换到 intrinsics 文件夹中的内参。
• 成本体积中的 MLP 没有应用翻转变换增强，导致边缘附近出现偏差。因此，我们在基础数据集类中加入了基于几何的翻转变换，但仅在训练集上启用。
• 投影过程中存在一个 bug，导致成本体积中的掩码无法正常工作。为此，我们现已改用与 OpenCV 和 Kornia 相同的归一化方法。

感谢所有指出问题并耐心等待我们修复的人。

应用这些修复后，各项指标均有提升，相关权重也已上传至此。如需查看旧版指标、代码和权重，请参考此 commit hash：7de5b451e340f9a11c7fd67bd0c42204d0b009a9。

修复 bug 后的模型完整指标：

深度估计

--config	绝对差↓	绝对相对误差↓	平方相对误差↓	RMSE↓	log RMSE↓	delta < 1.05↑	delta < 1.10↑
hero_model.yaml, 元数据 + Resnet	0.0868	0.0428	0.0127	0.1472	0.0681	74.26	90.88
dot_product_model.yaml, 点积 + Resnet	0.0910	0.0453	0.0134	0.1509	0.0704	71.90	89.75

网格融合

--config	准确率↓	完整性↓	距离误差↓	召回率↑	精确率↑	F1 分数↑
hero_model.yaml, 元数据 + Resnet	5.41	5.98	5.69	0.695	0.668	0.680
dot_product_model.yaml, 点积 + Resnet	5.66	6.18	5.92	0.682	0.655	0.667

对比：

--config	模型	绝对差↓	平方相对误差↓	delta < 1.05↑	距离误差↓	F1 分数↑
hero_model.yaml	元数据 + Resnet 匹配	0.0868	0.0127	74.26	5.69	0.680
OLD hero_model.yaml	元数据 + Resnet 匹配	0.0885	0.0125	73.16	5.81	0.671
dot_product_model.yaml	点积 + Resnet 匹配	0.0910	0.0134	71.90	5.92	0.667
OLD dot_product_model.yaml	点积 + Resnet 匹配	0.0941	0.0139	70.48	6.29	0.642

帧数的小 bug：

最初，该仓库为默认的 DVMVS 风格关键帧生成了 tuple 文件，其中 ScanNetv2 测试集多出了 9 帧，总数为 25599 帧。这是一个处理跟踪丢失时的小 bug，现已修复。现在，该仓库应能完全复现 DVMVS 的关键帧缓冲区，测试集的关键帧数量为 25590 帧。该 bug 的唯一影响是多出了 9 帧，其余 tuple 文件与 DVMVS 完全一致。出错的帧位于以下扫描场景中：

扫描场景         原始帧数  新帧数
--------------------------------------
scene0711_00     393       392
scene0727_00     209       208
scene0736_00     1023      1022
scene0737_00     408       407
scene0751_00     165       164
scene0775_00     220       219
scene0791_00     227       226
scene0794_00     141       140
scene0795_00     102       101

默认测试集的 tuple 文件已更新。由于额外帧的数量差异很小（约 3e-4），因此指标未发生变化。

🗺️💾 COLMAP 数据集

简而言之： 缩放位姿并裁剪图像。

我们确实提供了一个用于从 COLMAP 稀疏重建中加载图像的数据加载器。为了使 SimpleRecon 正常工作，您需要将图像裁剪至与 ScanNet 视场角大致相同的范围（类似于 iPhone 视频模式下的视场角），并根据已知的真实世界测量值缩放位姿的位置。如果未执行这些步骤，成本体积将无法正确构建，网络也无法准确估计深度。

🙏 致谢

我们感谢 TransformerFusion 的 Aljaž Božič、Neural Recon 的 Jiaming Sun，以及 DeepVideoMVS 的 Arda Düzçeker，他们迅速提供了有用的基准信息，并在短时间内开放了自己的代码库。

tuple 文件生成脚本大量使用了 DeepVideoMVS 的 关键帧缓冲区 的修改版本（再次感谢 Arda 及其团队）。

torch_point_cloud_fusion 中的 PyTorch 点云融合模块代码借用了 3DVNet 的 repo。感谢 Alexander Rich！

我们还要感谢 Niantic 的基础设施团队在我们需要时提供的快速支持。谢谢大家！

Mohamed 得到了微软研究院博士奖学金（MRL 2018-085）的支持。

📜 BibTeX

如果您在研究中使用了我们的工作，请考虑引用我们的论文：

@inproceedings{sayed2022simplerecon,
  title={SimpleRecon: 无 3D 卷积的 3D 重建},
  author={Sayed, Mohamed and Gibson, John and Watson, Jamie and Prisacariu, Victor and Firman, Michael and Godard, Cl{\'e}ment},
  booktitle={欧洲计算机视觉大会 (ECCV) 论文集},
  year={2022},
}

👩‍⚖️ 许可证

版权所有 © Niantic, Inc. 2022。专利申请中。 保留所有权利。 详细条款请参阅 许可证文件。

SimpleRecon 快速上手指南

SimpleRecon 是一个无需 3D 卷积即可实现高质量 3D 重建的多视图立体（MVS）深度估计模型。本指南将帮助中国开发者快速配置环境并运行预训练模型。

环境准备

在开始之前，请确保您的系统满足以下要求：

• 操作系统: Linux (推荐 Debian GNU/Linux 10 或 Ubuntu)
• GPU: 支持 CUDA 的 NVIDIA 显卡
• 基础软件:
  • Anaconda 或 Miniconda (推荐用于管理环境)
  • CUDA 11.3
  • Python 3.9.7
  • PyTorch 1.10

注意：官方实验环境基于 PyTorch 1.10 + CUDA 11.3。如果您使用其他版本，可能会遇到兼容性问题，建议尽量匹配该环境。

安装步骤

1. 克隆仓库

首先从 GitHub 克隆项目代码：

git clone https://github.com/nianticlabs/simplerecon.git
cd simplerecon

2. 创建 Conda 环境

使用项目提供的配置文件一键安装所有依赖。该配置文件已修复了 llvm-openmp、clang 和 protobuf 等包的版本问题，并包含了必要的 kornia 版本。

conda env create -f simplerecon_env.yml

安装完成后，激活环境：

conda activate simplerecon

3. 下载预训练模型

下载官方提供的预训练权重（推荐使用 hero_model，即论文中的主要模型），并将其放入项目根目录下的 weights/ 文件夹中。

• Hero Model (Metadata + Resnet Matching): 下载链接
• Dot Product Model: 下载链接

下载后执行：

mkdir -p weights
# 将下载的 .ckpt 文件移动到 weights 目录，例如：
mv ~/Downloads/hero_model.ckpt weights/

4. 准备测试数据（可选但推荐）

为了无需下载庞大的 ScanNetv2 数据集即可立即测试，官方提供了两个预处理好的扫描片段。

• 示例数据下载: Google Drive 链接

下载并解压到您选择的目录（例如 /data/vdr_samples）。

基本使用

以下命令演示如何使用 hero_model 对示例数据进行推理、生成深度图可视化以及融合点云网格。

请根据您的实际路径修改 --output_base_path 和配置文件中的 dataset_path。

第一步：配置数据路径

打开 configs/data/vdr_dense.yaml 文件，将 dataset_path 的值修改为您解压示例数据的根目录路径。

第二步：运行推理

在终端执行以下命令：

CUDA_VISIBLE_DEVICES=0 python test.py --name HERO_MODEL \
            --output_base_path OUTPUT_PATH \
            --config_file configs/models/hero_model.yaml \
            --load_weights_from_checkpoint weights/hero_model.ckpt \
            --data_config configs/data/vdr_dense.yaml \
            --num_workers 8 \
            --batch_size 2 \
            --fast_cost_volume \
            --run_fusion \
            --depth_fuser open3d \
            --fuse_color \
            --dump_depth_visualization

参数说明：

• --output_base_path: 输出结果（网格、深度可视化、评估分数）的保存目录。
• --run_fusion: 启用深度图融合以生成 3D 网格。
• --fuse_color: 在生成的网格上贴图颜色。
• --dump_depth_visualization: 保存深度图的可视化图像。
• --fast_cost_volume: 使用优化后的成本体积计算以提升速度。

运行结束后，您可以在 OUTPUT_PATH 目录下查看生成的 .ply 网格文件和深度可视化图片。

提示：如果您拥有完整的 ScanNetv2 数据集，只需更改 --data_config 为对应的配置文件（如 scannetv2_test.yaml），并确保配置中的 dataset_path 指向数据集根目录即可。
