cnn_captcha

使用TensorFlow实现卷积神经网络进行验证码识别。
本项目针对字符型图片验证码，使用TensorFlow实现卷积神经网络，进行验证码识别。
项目封装了比较通用的校验、训练、验证、识别、API模块，极大的减少了识别字符型验证码花费的时间和精力。

项目已经帮助很多同学高效完成了验证码识别任务。 如果你在使用过程中出现了bug和做了良好的改进，欢迎提出issue和PR，作者会尽快回复，希望能和你共同完善项目。

如果你需要识别点选、拖拽类验证码，或者有目标检测需求，也可以参考这个项目nickliqian/darknet_captcha。

时间表

2018.11.12

初版Readme.md

2018.11.21

加入关于验证码识别的一些说明

2018.11.24

优化校验数据集图片的规则

2018.11.26

新增train_model_v2.py文件，训练过程中同时输出训练集和验证集的准确率

2018.12.06

新增多模型部署支持，修复若干bug

2018.12.08

优化模型识别速度，支持api压力测试和统计耗时

2019.02.19

1. 新增一种准确率计算方式
2. TAG: v1.0

2019.04.12

1. 只保留一种train_model.py文件
2. 优化代码结构
3. 把通用配置抽取到sample_config.json和captcha_config.json
4. 修复若干大家在issue提出的问题

2019.06.01

1. 完善readme文档，文档不长，请大家一定要读完~
2. 使用cnnlib目录存放神经网络结构代码
3. 做了一版训练数据统计，大家可以参考我们的训练次数、时长和准确率
4. TAG: v2.0

目录

1 项目介绍

• 1.1 关于验证码识别
• 1.2 目录结构
• 1.3 依赖
• 1.4 模型结构

2 如何使用

• 2.1 数据集
• 2.2 配置文件
• 2.3 验证和拆分数据集
• 2.4 训练模型
• 2.5 批量验证
• 2.6 启动WebServer
• 2.7 调用接口识别
• 2.8 部署
• 2.9 部署多个模型
• 2.10 在线识别

3 统计数据

• 3.1 训练数据统计
• 3.2 压力测试

4 开发说明

5 已知BUG

1 项目介绍

1.1 关于验证码识别

验证码识别大多是爬虫会遇到的问题，也可以作为图像识别的入门案例。目前通常使用如下几种方法：

方法名称	相关要点
tesseract	仅适合识别没有干扰和扭曲的图片，训练起来很麻烦
其他开源识别库	不够通用，识别率未知
付费OCR API	需求量大的情形成本很高
图像处理+机器学习分类算法	涉及多种技术，学习成本高，且不通用
卷积神经网络	一定的学习成本，算法适用于多类验证码

这里说一下使用传统的图像处理和机器学习算法，涉及多种技术：

1. 图像处理

• 前处理（灰度化、二值化）
• 图像分割
• 裁剪（去边框）
• 图像滤波、降噪
• 去背景
• 颜色分离
• 旋转

2. 机器学习

• KNN
• SVM

使用这类方法对使用者的要求较高，且由于图片的变化类型较多，处理的方法不够通用，经常花费很多时间去调整处理步骤和相关算法。
而使用卷积神经网络，只需要通过简单的前处理，就可以实现大部分静态字符型验证码的端到端识别，效果很好，通用性很高。

这里列出目前常用的验证码生成库：

参考：Java验证全家桶

语言	验证码库名称	链接	样例
Java	JCaptcha	示例
Java	JCaptcha4Struts2
Java	SimpleCaptcha	例子
Java	kaptcha	例子
Java	patchca
Java	imageRandom
Java	iCaptcha
Java	SkewPassImage
Java	Cage
Python	captcha	例子
Python	pycapt	例子
PHP	Gregwar/Captcha	文档
PHP	mewebstudio/captcha	文档

1.2 目录结构

1.2.1 基本配置

序号	文件名称	说明
1	conf/	配置文件目录
2	sample/	数据集目录
3	model/	模型文件目录
4	cnnlib/	封装CNN的相关代码目录

1.2.2 训练模型

序号	文件名称	说明
1	verify_and_split_data.py	验证数据集、拆分数据为训练集和测试集
2	network.py	CNN网络基类
3	train_model.py	训练模型
4	test_batch.py	批量验证
5	gen_image/gen_sample_by_captcha.py	生成验证码的脚本
6	gen_image/collect_labels.py	用于统计验证码标签（常用于中文验证码）

1.2.3 web接口

序号	文件名称	说明
1	webserver_captcha_image.py	获取验证码接口
2	webserver_recognize_api.py	提供在线识别验证码接口
3	recognize_online.py	使用接口识别的例子
4	recognize_local.py	测试本地图片的例子
5	recognize_time_test.py	压力测试识别耗时和请求响应耗时

1.3 依赖

pip install -r requirements.txt

注意：如果需要使用GPU进行训练，请把文件中的tenforflow修改为tensorflow-gpu

1.4 模型结构

序号	层级
输入	input
1	卷积层 + 池化层 + 降采样层 + ReLU
2	卷积层 + 池化层 + 降采样层 + ReLU
3	卷积层 + 池化层 + 降采样层 + ReLU
4	全连接 + 降采样层 + Relu
5	全连接 + softmax
输出	output

2 如何使用

2.1 数据集

原始数据集可以存放在./sample/origin目录中。
为了便于处理，图片最好以2e8j_17322d3d4226f0b5c5a71d797d2ba7f7.jpg格式命名（标签_序列号.后缀）。

如果你没有训练集，你可以使用gen_sample_by_captcha.py文件生成训练集文件。 生成之前你需要修改相关配置conf/captcha_config.json（路径、文件后缀、字符集等）。

{
  "root_dir": "sample/origin/",  # 验证码保存路径
  "image_suffix": "png",         # 验证码图片后缀
  "characters": "0123456789",    # 生成验证码的可选字符
  "count": 1000,                 # 生成验证码的图片数量
  "char_count": 4,               # 每张验证码图片上的字符数量
  "width": 100,                  # 图片宽度
  "height": 60                   # 图片高度
}

2.2 配置文件

创建一个新项目前，需要自行修改相关配置文件conf/sample_config.json。

{
  "origin_image_dir": "sample/origin/",  # 原始文件
  "new_image_dir": "sample/new_train/",  # 新的训练样本
  "train_image_dir": "sample/train/",    # 训练集
  "test_image_dir": "sample/test/",      # 测试集
  "api_image_dir": "sample/api/",        # api接收的图片储存路径
  "online_image_dir": "sample/online/",  # 从验证码url获取的图片的储存路径
  "local_image_dir": "sample/local/",    # 本地保存图片的路径
  "model_save_dir": "model/",            # 从验证码url获取的图片的储存路径
  "image_width": 100,                    # 图片宽度
  "image_height": 60,                    # 图片高度
  "max_captcha": 4,                      # 验证码字符个数
  "image_suffix": "png",                 # 图片文件后缀
  "char_set": "0123456789abcdefghijklmnopqrstuvwxyz",  # 验证码识别结果类别
  "use_labels_json_file": false,                       # 是否开启读取`labels.json`内容
  "remote_url": "http://127.0.0.1:6100/captcha/",      # 验证码远程获取地址
  "cycle_stop": 3000,                                  # 启动任务后的训练指定次数后停止
  "acc_stop": 0.99,                                    # 训练到指定准确率后停止
  "cycle_save": 500,                                   # 训练指定次数后定时保存模型
  "enable_gpu": 0,                                     # 是否开启GUP训练
  "train_batch_size": 128,                             # 训练时每次使用的图片张数，如果CPU或者GPU内存太小可以减少这个参数
  "test_batch_size": 100                               # 每批次测试时验证的图片张数，不要超过验证码集的总数
}

关于验证码识别结果类别，假设你的样本是中文验证码，你可以使用tools/collect_labels.py脚本进行标签的统计。 会生成文件gen_image/labels.json存放所有标签，在配置文件中设置use_labels_json_file = True开启读取labels.json内容作为结果类别。

2.3 验证和拆分数据集

此功能会校验原始图片集的尺寸和测试图片是否能打开，并按照19:1的比例拆分出训练集和测试集。
所以需要分别创建和指定三个文件夹：origin，train，test用于存放相关文件。

也可以修改为不同的目录，但是最好修改为绝对路径。
文件夹创建好之后，执行以下命令即可：

python3 verify_and_split_data.py

一般会有类似下面的提示

>>> 开始校验目录：[sample/origin/]
开始校验原始图片集
原始集共有图片: 1001张
====以下1张图片有异常====
[第0张图片] [.DStore] [文件后缀不正确]
========end
开始分离原始图片集为：测试集（5%）和训练集（95%）
共分配1000张图片到训练集和测试集，其中1张为异常留在原始目录
测试集数量为：50
训练集数量为：950
>>> 开始校验目录：[sample/new_train/]
【警告】找不到目录sample/new_train/，即将创建
开始校验原始图片集
原始集共有图片: 0张
====以下0张图片有异常====
未发现异常（共 0 张图片）
========end
开始分离原始图片集为：测试集（5%）和训练集（95%）
共分配0张图片到训练集和测试集，其中0张为异常留在原始目录
测试集数量为：0
训练集数量为：0

程序会同时校验和分割origin_image_dir和new_image_dir两个目录中的图片；后续有了更多的样本，可以把样本放在new_image_dir目录中再次执行verify_and_split_data。
程序会把无效的文件留在原文件夹。

此外，当你有新的样本需要一起训练，可以放在sample/new目录下，再次运行python3 verify_and_split_data.py即可。
需要注意的是，如果新的样本中有新增的标签，你需要把新的标签增加到char_set配置中或者labels.json文件中。

2.4 训练模型

创建好训练集和测试集之后，就可以开始训练模型了。
训练的过程中会输出日志，日志展示当前的训练轮数、准确率和loss。
此时的准确率是训练集图片的准确率，代表训练集的图片识别情况
例如：

第10次训练 >>>
[训练集] 字符准确率为 0.03000 图片准确率为 0.00000 >>> loss 0.1698757857
[验证集] 字符准确率为 0.04000 图片准确率为 0.00000 >>> loss 0.1698757857

字符准确率和图片准确率的解释：

假设：有100张图片，每张图片四个字符，共400个字符。我们这里把任务拆分为为需要识别400个字符
字符准确率：识别400的字符中，正确字符的占比。
图片准确率：100张图片中，4个字符完全识别准确的图片占比。

这里不具体介绍tensorflow安装相关问题，直奔主题。
确保图片相关参数和目录设置正确后，执行以下命令开始训练：

python3 train_model.py

也可以根据train_model.py的main函数中的代码调用类开始训练或执行一次简单的识别演示。

由于训练集中常常不包含所有的样本特征，所以会出现训练集准确率是100%而测试集准确率不足100%的情况，此时提升准确率的一个解决方案是增加正确标记后的负样本。

2.5 批量验证

使用测试集的图片进行验证，输出准确率。

python3 test_batch.py

同样可以根据main函数中的代码调用类开始验证。

2.6 启动WebServer

项目已经封装好加载模型和识别图片的类，启动web server后调用接口就可以使用识别服务。
启动web server

python3 webserver_recognize_api.py

接口url为http://127.0.0.1:6000/b

2.7 调用接口识别

使用requests调用接口:

url = "http://127.0.0.1:6000/b"
files = {'image_file': (image_file_name, open('captcha.jpg', 'rb'), 'application')}
r = requests.post(url=url, files=files)

返回的结果是一个json：

{
    'time': '1542017705.9152594',
    'value': 'jsp1',
}

文件recognize_local.py是使用接口识别本地的例子，这个例子运行成功，那么识别验证码的一套流程基本上是走了一遍了。
在线识别验证码是显示中常用场景，文件recognize_online.py是使用接口在线识别的例子，参见：## 2.11 在线识别。

2.8 部署

部署的时候，把webserver_recognize_api.py文件的最后一行修改为如下内容：

app.run(host='0.0.0.0',port=5000,debug=False)

然后开启端口访问权限，就可以通过外网访问了。
另外为了开启多进程处理请求，可以使用uwsgi+nginx组合进行部署。
这部分可以参考：Flask部署选择

2.9 部署多个模型

部署多个模型: 在webserver_recognize_api.py文件汇总，新建一个Recognizer对象；
并参照原有up_image函数编写的路由和识别逻辑。

Q = Recognizer(image_height, image_width, max_captcha, char_set, model_save_dir)

注意修改这一行：

value = Q.rec_image(img)

2.10 在线识别

在线识别验证码是显示中常用场景，即实时获取目标验证码来调用接口进行识别。
为了测试的完整性，这里搭建了一个验证码获取接口，通过执行下面的命令启动：

python webserver_captcha_image.py

启动后通过访问此地址：http://127.0.0.1:6100/captcha/可以接收到验证码图片的二进制流文件。
具体进行在线识别任务的demo参见：recognize_online.py。

3 数据统计

3.1 训练数据统计

由于很多同学提出，“需要训练多久呀？”、“准确率可以达到多少？”、“为什么我的准确率一直是0？”类似的疑问。
这一小节，使用默认配置（2019.06.02），把训练过程中的数据做了统计，给大家做一个展示。
本次测试条件如下：

• 验证码：本项目自带生成验证码程序，数字+小写英文
• 数量：20000张
• 计算引擎：GPU
• GPU型号：笔记本，GTX 950X 2G显卡

经过测试： 5000次，25分钟，训练集字符准确率84%，图片准确率51%；
9190次，46分钟，训练集字符准确率100%，图片准确率100%；
12000，60分钟，测试集的准确率基本上已经跑不动了。

使用test_batch.py测试，日志如下：

100个样本识别耗时6.513171672821045秒，准确率37.0%

有37%的准确率，可以说是识别成功的第一步了。

曲线图如下：

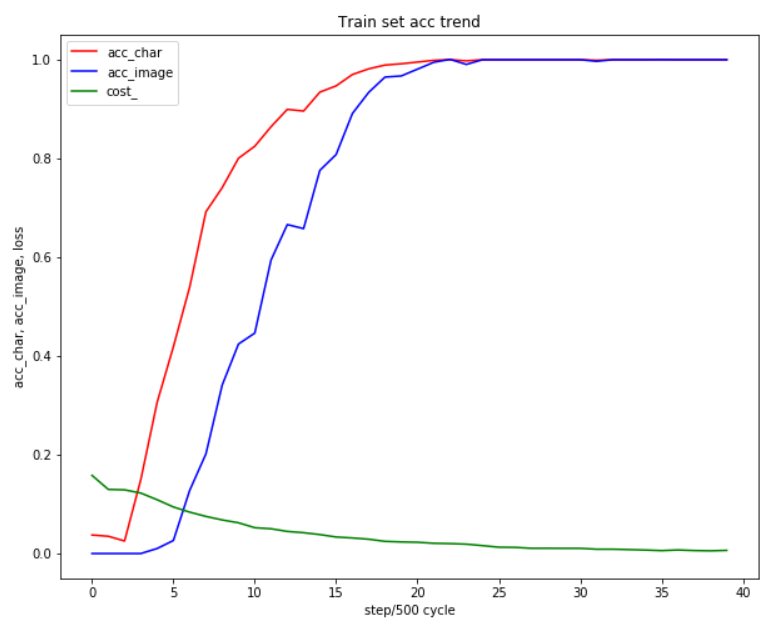

训练集-

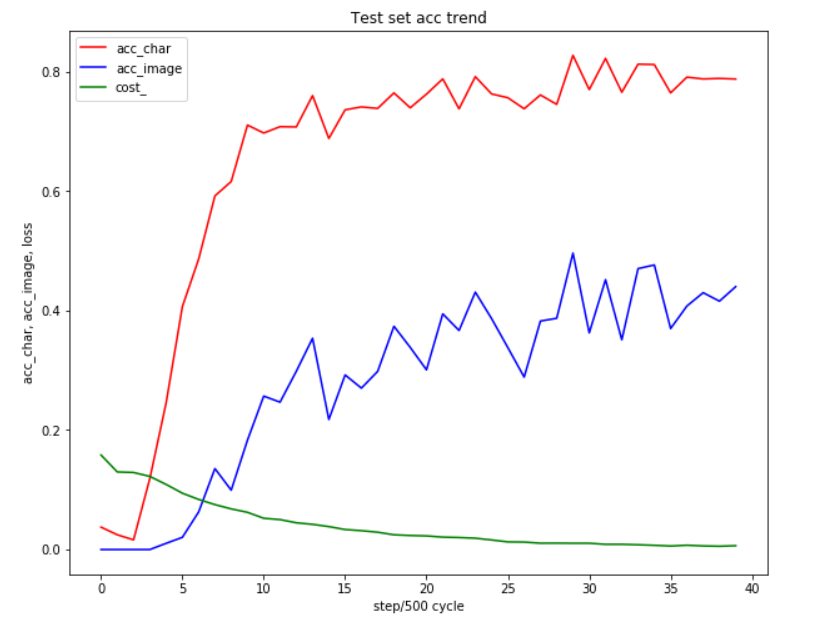

测试集-

3.2 压力测试和统计数据

提供了一个简易的压力测试脚本，可以统计api运行过程中识别耗时和请求耗时的相关数据，不过图需要自己用Excel拉出来。
打开文件recognize_time_test.py，修改main函数下的test_file路径，这里会重复使用一张图片来访问是被接口。
最后数据会储存在test.csv文件中。
使用如下命令运行：

python3 recognize_time_test.py
----输出如下
2938,5150,13:30:25,总耗时：29ms,识别：15ms,请求：14ms
2939,5150,13:30:25,总耗时：41ms,识别：21ms,请求：20ms
2940,5150,13:30:25,总耗时：47ms,识别：16ms,请求：31ms

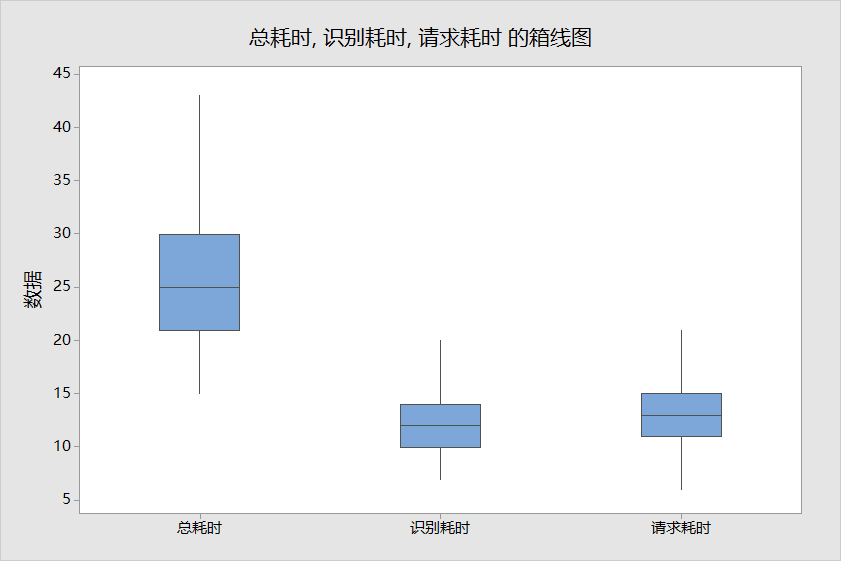

这里对一个模型进行了两万次测试后，一组数据test.csv。 把test.csv使用箱线图进行分析后可以看到：

• 单次请求API总耗时（平均值）：27ms
• 单次识别耗时（平均值）：12ms
• 每次请求耗时（平均值）：15ms
  其中有：请求API总耗时 = 识别耗时 + 请求耗时

4 开发说明

• 20190209

1. 目前tensorboard展示支持的不是很好。

• 20190601

1. 最近比较忙，issue回的有点慢，请大家见谅
2. dev分支开发到一半一直没时间弄，今天儿童节花了一下午时间更新了一下:)
3. 感谢看到这里的你，谢谢你的支持

4 已知BUG

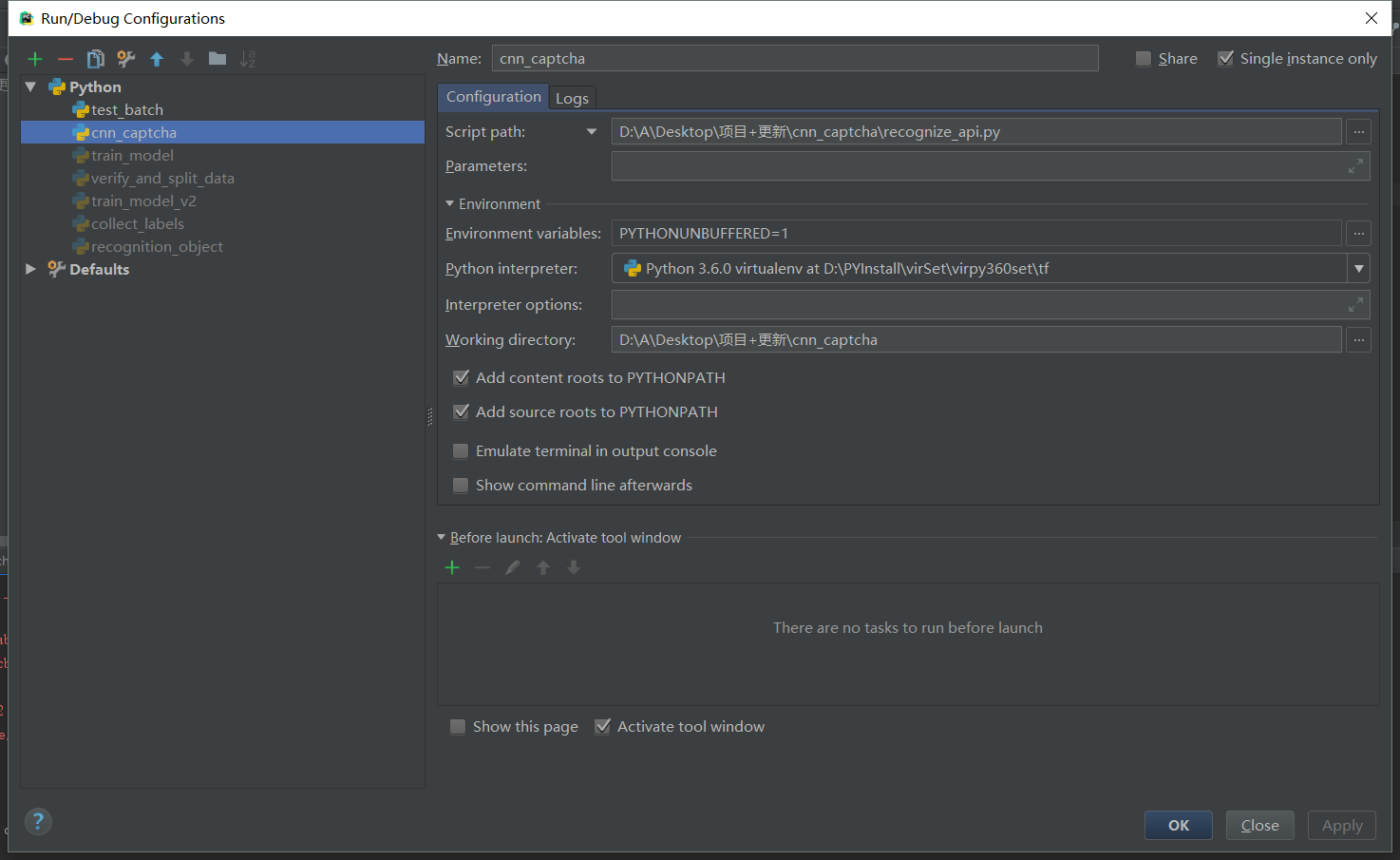

1. 使用pycharm启动recognize_api.py文件报错

2018-12-01 00:35:15.106333: W T:\src\github\tensorflow\tensorflow\core\framework\op_kernel.cc:1273] OP_REQUIRES failed at save_restore_tensor.cc:170 : Invalid argument: Unsuccessful TensorSliceReader constructor: Failed to get matching files on ./model/: Not found: FindFirstFile failed for: ./model : ϵͳҲָ·
; No such process
......
tensorflow.python.framework.errors_impl.InvalidArgumentError: Unsuccessful TensorSliceReader constructor: Failed to get matching files on ./model/: Not found: FindFirstFile failed for: ./model : ϵͳ\udcd5Ҳ\udcb5\udcbdָ\udcb6\udca8\udcb5\udcc4·\udcbe\udcb6\udca1\udca3
; No such process
	 [[Node: save/RestoreV2 = RestoreV2[dtypes=[DT_FLOAT, DT_FLOAT, DT_FLOAT, DT_FLOAT, DT_FLOAT, DT_FLOAT, DT_FLOAT, DT_FLOAT, DT_FLOAT, DT_FLOAT], _device="/job:localhost/replica:0/task:0/device:CPU:0"](_arg_save/Const_0_0, save/RestoreV2/tensor_names, save/RestoreV2/shape_and_slices)]]

由pycharm默认设置了工作空间，导致读取相对路径的model文件夹出错。 解决办法：编辑运行配置，设置工作空间为项目目录即可。

2. FileNotFoundError: [Errno 2] No such file or directory: 'xxxxxx'
   目录下有文件夹不存在，在指定目录创建好文件夹即可。

3. api程序在运行过程中内存越占越大
   结果查阅资料：链接
   在迭代循环时，不能再包含任何张量的计算表达式，否在会内存溢出。 将张量的计算表达式放到init初始化执行后，识别速度得到极大的提升。

4. 加载多个模型报错 原因是两个Recognizer对象都使用了默认的Graph。 解决办法是在创建对象的时候不使用默认Graph，新建graph，这样每个Recognizer都使用不同的graph，就不会冲突了。

5. Flask程序用于生产 可以参考官方文档：Flask的生产配置

6. OOM happens

Hint: If you want to see a list of allocated tensors when OOM happens,
add report_tensor_allocations_upon_oom to RunOptions for current allocation info.

尽可能关闭其他占用GPU或者CPU的任务，或者减小sample_config.json中的train_batch_size参数。

cnn_captcha 快速上手指南

环境准备

系统要求

• 操作系统：支持 Linux、macOS 或 Windows（推荐使用 Linux 或 macOS）
• Python 版本：3.x（建议 3.6+）

前置依赖

项目基于 TensorFlow 实现，安装前请确保已安装以下依赖：

pip install -r requirements.txt

如果你希望使用 GPU 进行训练，请将 requirements.txt 中的 tensorflow 替换为 tensorflow-gpu。

为了加快依赖包下载速度，建议使用国内镜像源，例如：

pip install -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple

---

安装步骤

1. 克隆项目到本地：

   git clone https://github.com/nickliqian/cnn_captcha.git


2. 进入项目目录：

   cd cnn_captcha


3. 安装依赖：

   pip install -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple


4. 准备数据集（可选）：

   • 若已有验证码图片，将其放入 sample/origin/ 目录，并按照格式 标签_序列号.后缀 命名。
   • 若没有数据集，可以使用内置脚本生成验证码图片：

     python gen_image/gen_sample_by_captcha.py


     在运行前，请先修改配置文件 conf/captcha_config.json，设置验证码生成参数。

---

基本使用

步骤一：验证和拆分数据集

执行以下命令，校验并按比例拆分训练集和测试集：

python3 verify_and_split_data.py

该命令会自动检查原始图片是否符合规范，并将图片按 95%:5% 的比例拆分为训练集和测试集。

---

步骤二：训练模型

运行以下命令开始训练模型：

python3 train_model.py

训练过程中会输出当前轮次、训练集与验证集的准确率及 loss 值。训练完成后，模型文件将保存在 model/ 目录中。

---

步骤三：批量验证模型效果

使用测试集对训练好的模型进行验证：

python3 test_batch.py

该命令会输出模型在测试集上的识别准确率。

---

步骤四：启动 WebServer 提供 API 接口

启动 Web 服务，提供验证码识别接口：

python3 webserver_recognize_api.py

默认访问地址为：

http://127.0.0.1:6000/b

你可以通过 POST 请求上传验证码图片进行识别。

---

步骤五：调用接口识别验证码

使用 Python 的 requests 库调用接口示例：

import requests

url = "http://127.0.0.1:6000/b"
files = {'image_file': ('captcha.jpg', open('captcha.jpg', 'rb'), 'image/jpeg')}
r = requests.post(url=url, files=files)

print(r.json())

返回结果示例：

{
    'time': '1542017705.9152594',
    'value': 'jsp1'
}

---

步骤六：在线识别验证码（可选）

若需实时获取验证码图片并识别，可启动验证码生成接口：

python webserver_captcha_image.py

访问地址：

http://127.0.0.1:6100/captcha/

该接口会返回验证码图片的二进制流，可用于在线识别任务。

---

小结

通过以上步骤，你可以快速完成从数据准备、模型训练到接口调用的完整流程。如需部署到生产环境，可参考文档中的部署说明，使用 uwsgi + nginx 组合提升性能。
