UIED
UIED 是一款专注于图形用户界面（GUI）元素检测的开源工具，能够自动从手机应用截图、网页快照甚至手绘设计稿中识别并分类文本与图形组件（如按钮、输入框等），最终输出结构化的 JSON 数据。它主要解决了自动化测试、界面分析及设计还原过程中，人工标注 UI 元素效率低下且容易出错的痛点。
该工具特别适合开发者、软件测试工程师及人机交互研究人员使用，尤其是那些需要灵活调整检测逻辑或处理多样化界面场景的专业人士。UIED 的独特之处在于其“混合式”技术架构：它摒弃了传统的端到端黑盒深度学习模式，转而结合谷歌 OCR 进行高精度文字识别，并利用经典计算机视觉算法定位图形元素，辅以轻量级 CNN 进行分类。这种设计不仅降低了对预训练模型的依赖，更赋予了用户极高的自定义自由度——你可以轻松替换其中的文字检测模块，或直接修改非文本部分的检测与合并算法，以完美适配特定的业务需求。
使用场景
某大型金融科技公司的前端自动化测试团队，正面临对数百个历史遗留的移动端 App 界面进行无障碍化（Accessibility）改造的紧迫任务。
没有 UIED 时
- 人工标注效率极低：测试人员需手动打开每张截图，用绘图工具逐个框选按钮、输入框和文本区域，处理一个复杂页面平均耗时 40 分钟。
- 非标准控件识别困难：对于设计师自定义绘制的图形按钮或非原生组件，传统脚本无法定位，只能依靠肉眼辨别，漏检率高达 30%。
- 数据格式不统一：不同成员标注的坐标数据和元素类型定义混乱，导致后续生成的自动化测试脚本频繁报错，维护成本高昂。
- 手绘稿无法利用：产品早期在白板或纸上绘制的手绘 UI 草图完全无法被数字化解析，必须等高保真设计图出炉才能开始工作。
使用 UIED 后
- 批量检测秒级完成：利用 UIED 的传统 CV 算法结合 Google OCR，团队将数百张截图批量输入，几分钟内即可自动输出包含所有元素坐标与类别的 JSON 文件。
- 混合元素精准捕获：UIED 不仅能识别标准控件，还能通过图像处理技术精准定位手绘草图和自定义图形元素，将元素检出率提升至 95% 以上。
- 结构化数据直接复用：输出的标准化 JSON 数据可直接对接内部测试框架，自动生成可执行的无障碍测试脚本，无需人工二次清洗数据。
- 全阶段覆盖能力：从早期的手绘草图到最终的 App 截图，UIED 均能统一处理，使得无障碍评估工作左移至设计阶段，提前发现交互缺陷。
UIED 通过将传统的计算机视觉技术与现代 OCR 完美结合，以极低的部署成本实现了多源 UI 图像的结构化解析，让自动化测试不再受限于界面来源与复杂度。
运行环境要求
不需要 GPU（新版使用 Google OCR API，旧版 EAST 检测器虽涉及深度学习但未明确指定显卡型号及 CUDA 版本）
未说明
快速开始
UIED - UI元素检测，从UI截图或设计图中检测UI元素
该项目仍在进行中，此仓库可能会不定期更新。我在 http://uied.online 上开发了一个用于UIED的Web应用。
相关论文：
2. 图形用户界面的对象检测：传统方法、深度学习，还是两者的结合？
该仓库已升级为使用Google OCR进行GUI文本检测。若需使用我们论文中的原始版本（即使用EAST作为文本检测器），请查看发布版本v2.3，并从此链接下载预训练模型。
是什么？
UI元素检测（UIED）是一种基于传统计算机视觉（CV）的图形用户界面元素检测方法。
UIED的输入可以是各种UI图像，例如移动应用或网页截图、用Photoshop或Sketch绘制的UI设计，甚至是一些手绘的UI设计。然后，该方法会检测并分类文本和图形化的UI元素，并将检测结果导出为JSON文件，以供后续应用使用。

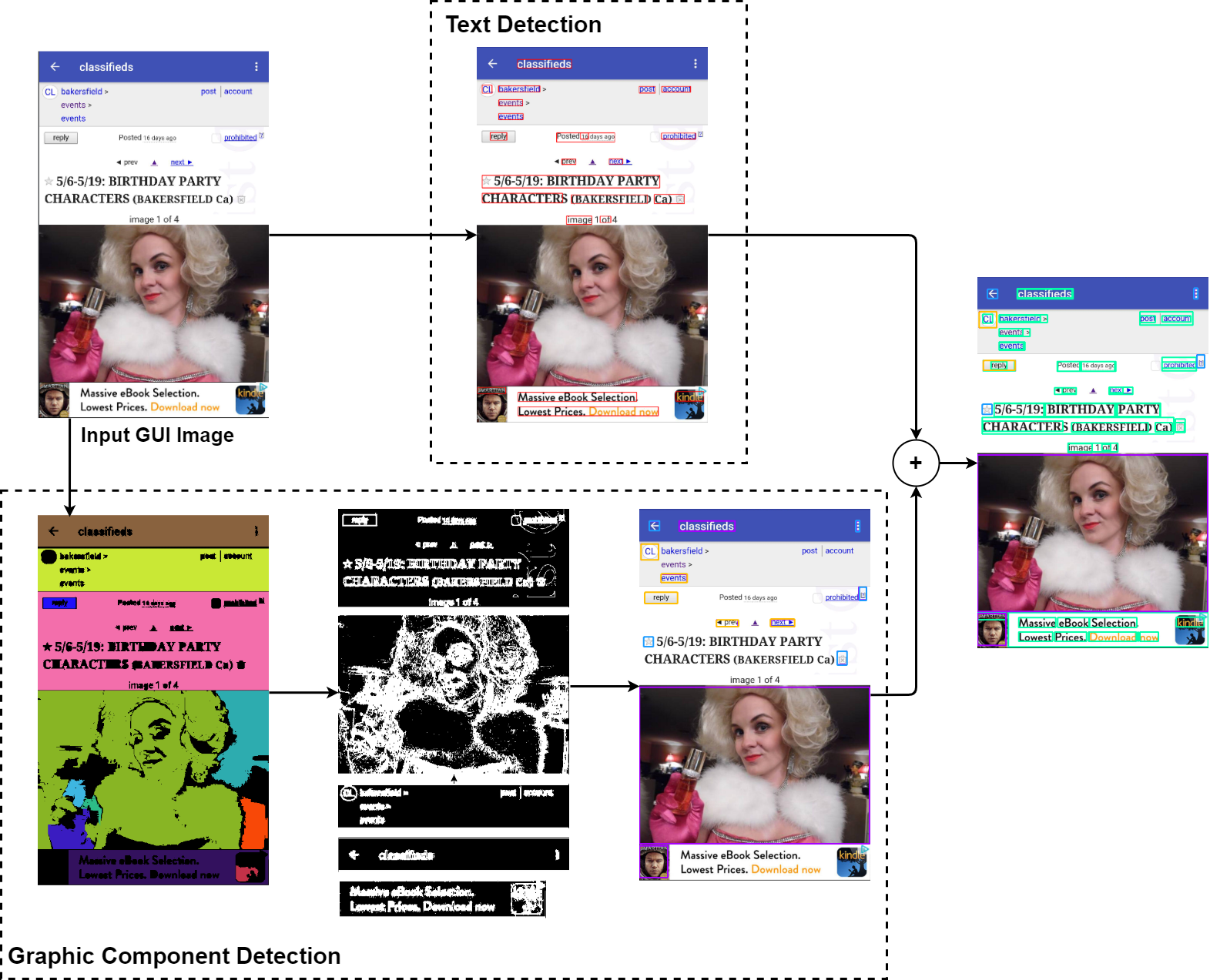

UIED由两部分组成，分别用于检测UI文本和图形元素，如按钮、图片和输入框。
- 对于文本，它利用Google OCR进行检测。
- 对于图形元素，它使用传统的CV方法定位这些元素，并通过CNN分类器实现分类。
UIED具有高度的可定制性，您可以根据需要替换这两部分（例如使用其他文本检测方法）。与黑盒式的端到端深度学习方法不同，您可以轻松地修改非文本检测和合并部分的算法（部分或全部），以适应您的任务需求。
如何使用？
依赖项
- Python 3.5
- OpenCV 3.4.2
- Pandas
安装
新版本的UIED配备了Google OCR，部署起来非常方便，无需任何预训练模型。只需下载仓库及其依赖项即可。
请在
detect_text/ocr.py第28行处将Google OCR密钥替换为您自己的密钥（可在Google Cloud Vision API网站申请）。
使用
要测试您自己的图像：
- 若测试单张图像，请将
run_single.py中的input_path_img修改为您要检测的图像路径，结果将输出到output_root。 - 若测试多张图像，请将
run_batch.py中的input_img_root修改为您存放图像的目录，结果将输出到output_root。 - 若要实时调整参数，可以使用
run_testing.py。
注意：不同的GUI图像类型（移动应用、网页、桌面应用）的最佳参数设置可能有所不同。强烈建议您先使用
run_testing.py尝试，以便为您的数据选择一组合适的参数。
文件夹结构
cnn/
- 用于训练图形化UI元素的分类器
- 设置CNN分类模型的路径
config/
- 设置数据路径
- 设置图形元素检测的参数
data/
- 存放输入的UI图像和输出的检测结果
detect_compo/
- 非文本GUI组件的检测
detect_text/
- 使用Google OCR进行GUI文本检测
detect_merge/
- 合并非文本和文本GUI元素的检测结果
主要的检测算法位于detect_compo/、detect_text/和detect_merge/中。
示例

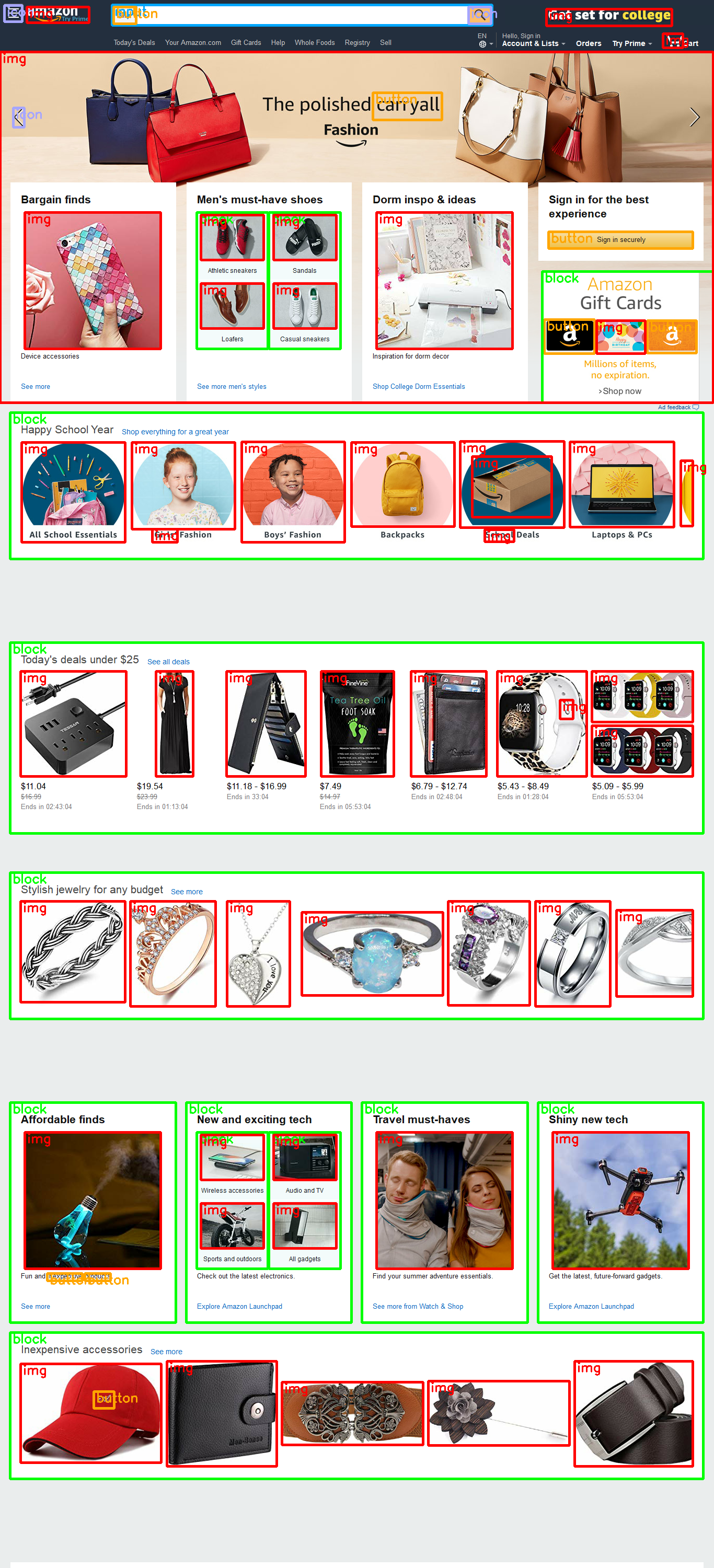

网页截图的UI元素检测结果
版本历史
v3.32022/03/23v3.22021/09/14v3.12021/08/05v3.02021/07/06v2.32021/06/29v2.22020/11/11v2.12020/10/06v2.02020/08/09常见问题
